پاور استیشنهای قابل حمل میتوانند از پنل خورشیدی برای شارژ باتری استفاده کنند، اما اتصال هر پنلی به هر پاور استیشن لزوماً ایمن نیست. یکی از اشتباههای مهم این است که فقط به عدد وات روی پنل توجه کنیم و محدوده ولتاژ ورودی دستگاه را نادیده بگیریم.
به عنوان مثال، Anker SOLIX C300 ورودی خورشیدی حداکثر ۱۰۰ وات دارد و محدوده ولتاژ ورودی آن ۱۱ تا ۲۸ ولت است. در مستندات رسمی انکر نیز تأکید شده که پنل خورشیدی خارج از این محدوده نباید به C300 متصل شود.
بنابراین هنگام انتخاب پنل، صرفاً این موضوع که توان آن برابر یا نزدیک به توان ورودی پاور استیشن باشد کافی نیست. ولتاژ خروجی پنل، جریان و نوع کانکتور نیز باید با ورودی خورشیدی دستگاه مطابقت داشته باشند. راهنماهای سازندگان پاور استیشن نیز بررسی همین مشخصات را پیش از اتصال توصیه میکنند.
چرا توان پنل خورشیدی بهتنهایی معیار مناسبی نیست؟
توان الکتریکی با واحد وات بیان میشود و از رابطه ولتاژ و جریان به دست میآید. بنابراین یک پنل ۲۰۰ واتی لزوماً برای دستگاهی که ورودی ۱۰۰ واتی دارد مناسب نیست؛ چون باید مشخص شود این توان در چه ولتاژی تولید میشود.
در یک سیستم خورشیدی سه مشخصه اهمیت ویژهای دارند: ولتاژ کاری پنل، ولتاژ مدار باز و جریان خروجی. ولتاژ مدار باز یا Voc میتواند زمانی که پنل به بار متصل نیست به مقدار بالاتری برسد و به همین دلیل نباید فقط به ولتاژ کاری پنل نگاه کرد. راهنماهای فنی سازندگان نیز بررسی ولتاژ مدار باز و جریان اتصال کوتاه را هنگام تطبیق پنل با دستگاه توصیه میکنند.
تفاوت ولتاژ و وات در شارژ پاور استیشن
فرض کنید یک پاور استیشن حداکثر ۱۰۰ وات توان دریافت میکند و محدوده ورودی آن ۱۱ تا ۲۸ ولت است. در چنین شرایطی پنلی که ولتاژ آن از محدوده مجاز بالاتر میرود، حتی اگر توان نامی آن فقط ۱۰۰ وات یا کمتر باشد نیز انتخاب مناسبی نیست.
در مقابل، اگر پنلی توان بیشتری داشته باشد اما ولتاژ آن در محدوده مجاز دستگاه قرار بگیرد، موضوع کاملاً متفاوت است. با این حال حداکثر جریان و توان ورودی دستگاه نیز باید رعایت شود. مدار شارژ داخلی میتواند در برخی محصولات توان دریافتی را محدود کند، اما نباید فرض کرد که هر دستگاهی در برابر ولتاژ بیش از حد از خود محافظت خواهد کرد.
اشتباه خطرناک در اتصال پنل خورشیدی به Anker SOLIX C300
Anker SOLIX C300 نمونه خوبی برای درک اهمیت این موضوع است. طبق مشخصات منتشرشده توسط انکر، ورودی خورشیدی این مدل ۱۱ تا ۲۸ ولت و حداکثر توان ورودی آن ۱۰۰ وات است. انکر استفاده از پنلهای ۶۰ و ۱۰۰ واتی سازگار را توصیه کرده و در صفحه محصول نیز صراحتاً درباره محدوده ولتاژ ورودی هشدار داده است.
در نتیجه اگر پنلی از نظر ظاهری با C300 سازگار باشد یا کانکتور آن به ورودی دستگاه متصل شود، این موضوع بهتنهایی به معنی سازگاری الکتریکی نیست. کانکتور فقط مشخص میکند اتصال فیزیکی امکانپذیر است؛ مشخصات الکتریکی باید جداگانه بررسی شوند.
چرا پنل PS200 برای C300 مناسب نیست؟
طبق اطلاعات فعلی منتشرشده توسط انکر، C300 با پنلهای PS200 و PS400 سازگار نیست و برای آن پنلهای خورشیدی ۱۰۰ و ۶۰ واتی با محدوده ولتاژ مناسب توصیه شدهاند.
نکته مهم اینجاست که نمیتوان از روی نام یک خانواده محصول یا یکسان بودن کانکتور نتیجه گرفت که دو محصول با یکدیگر سازگار هستند. حتی اگر یک پنل قدرتمندتر متعلق به همان برند باشد، ممکن است برای پاور استیشن دیگری طراحی شده باشد که محدوده ولتاژ ورودی متفاوتی دارد.
به همین دلیل هنگام خرید پنل، باید مدل دقیق پاور استیشن و مدل دقیق پنل را با یکدیگر تطبیق دهید و مشخصات درجشده در دفترچه راهنما را ملاک قرار دهید.
قبل از اتصال پنل خورشیدی چه مشخصاتی را بررسی کنیم؟
قبل از اتصال کابل، مشخصات روی برچسب پنل و دفترچه پاور استیشن را با هم مقایسه کنید. مهمترین موارد عبارتاند از:
- محدوده ولتاژ ورودی پاور استیشن را بررسی کنید.
- ولتاژ کاری پنل یا Vmp را بررسی کنید.
- ولتاژ مدار باز یا Voc پنل را بررسی کنید.
- حداکثر جریان قابل قبول دستگاه را با جریان پنل مقایسه کنید.
- حداکثر توان ورودی خورشیدی پاور استیشن را بررسی کنید.
- نوع کانکتور و کابل موردنیاز را بررسی کنید.
- در صورت اتصال چند پنل، نحوه اتصال سری یا موازی و اثر آن بر ولتاژ و جریان را بررسی کنید.

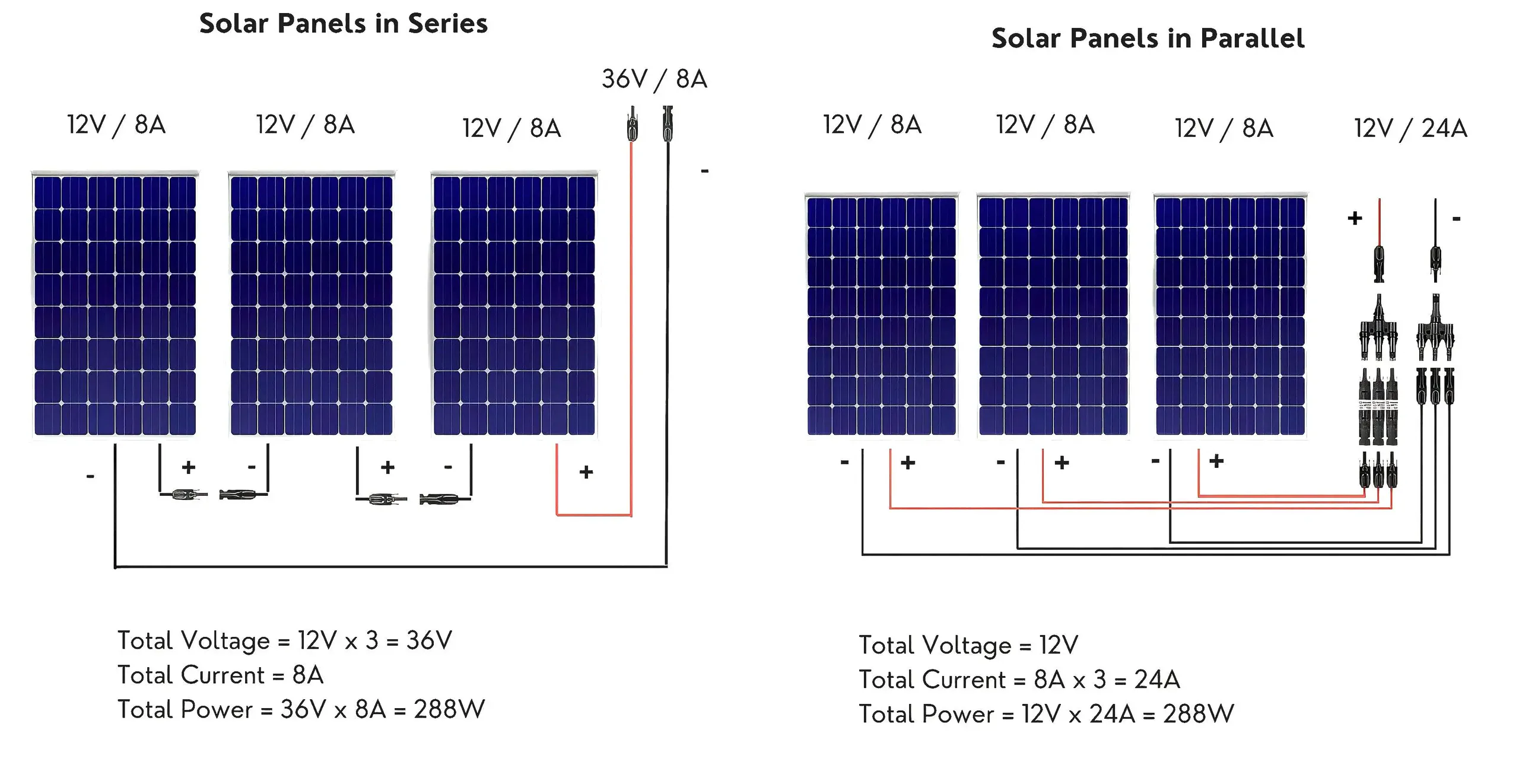

در اتصال چند پنل، تفاوت میان مدار سری و موازی اهمیت زیادی دارد. اتصال سری معمولاً ولتاژ را افزایش میدهد و اتصال موازی بیشتر روی جریان اثر میگذارد. بنابراین ترکیب چند پنل میتواند مشخصات ورودی سیستم را به محدودهای برساند که برای پاور استیشن مناسب نباشد.
آیا وات بالاتر همیشه باعث شارژ سریعتر میشود؟
خیر. سرعت شارژ به محدودیتهای ورودی پاور استیشن و شرایط واقعی تولید برق بستگی دارد. اگر دستگاه حداکثر ۱۰۰ وات از پنل دریافت کند، استفاده از پنلی با توان نامی بالاتر لزوماً باعث دریافت بیش از ۱۰۰ وات نمیشود.
از طرف دیگر، توان درجشده روی پنل مقدار اسمی است و در شرایط واقعی عواملی مانند شدت نور خورشید، زاویه تابش، دما، سایه و تلفات کابل روی توان خروجی اثر میگذارند.
بنابراین انتخاب پنل باید بر اساس سازگاری کامل با ورودی پاور استیشن انجام شود، نه صرفاً بیشترین عدد وات.
اگر درباره سازگاری پنل مطمئن نیستید چه کار کنید؟
اگر مشخصات پنل و پاور استیشن با یکدیگر روشن نیست، اتصال مستقیم را به امید اینکه دستگاه خودش توان ورودی را محدود کند امتحان نکنید. ابتدا دفترچه هر دو محصول را بررسی کنید.
اگر دستگاهی مانند C300 دارید، مشخصات رسمی آن میتواند محدوده موردنیاز را مشخص کند. در مورد C300 این محدوده ۱۱ تا ۲۸ ولت است و انکر استفاده از پنلهای ۶۰ یا ۱۰۰ واتی سازگار را توصیه کرده است.

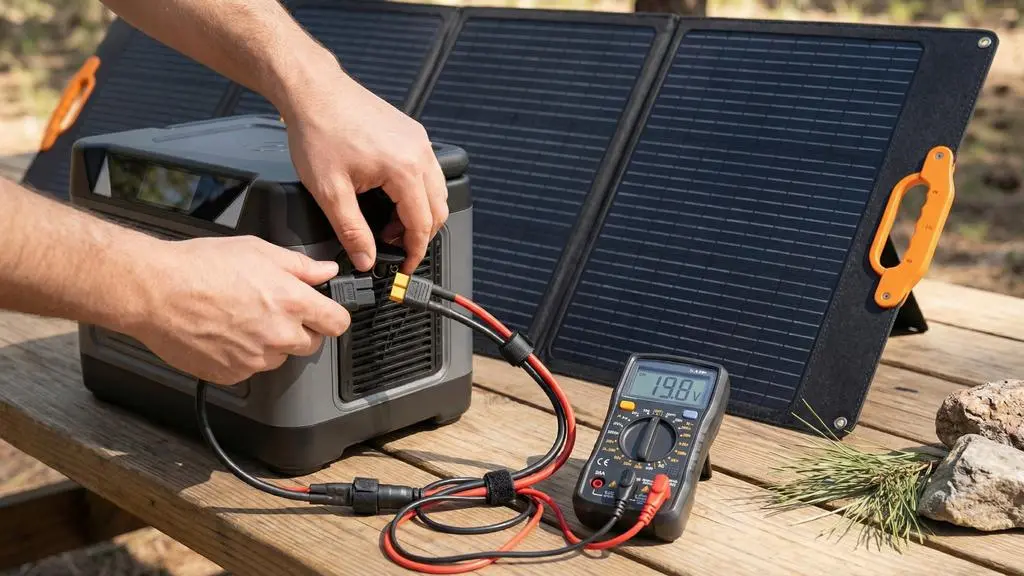

اگر تجهیزات اندازهگیری در اختیار دارید، اندازهگیری نیز میتواند اطلاعات بیشتری درباره وضعیت پنل ارائه کند؛ با این حال ملاک اصلی همچنان مشخصات رسمی و محدوده ورودی اعلامشده توسط سازنده است. اندازهگیری نادرست یا کار با اتصالات برق خورشیدی بدون دانش کافی نیز میتواند خطرناک باشد.
یکسان بودن برند پنل و پاور استیشن کافی نیست
یکی از اشتباههای رایج این است که تصور کنیم چون دو محصول از یک برند هستند، حتماً با یکدیگر سازگارند. در عمل هر مدل میتواند ورودی متفاوتی داشته باشد.
برای مقایسه، صفحه رسمی C300 اعلام میکند که این مدل با پنلهای مشخص ۱۰۰ واتی سازگار است و PS200 و PS400 برای آن مناسب نیستند. در مقابل، مدلهای بزرگتر همین خانواده میتوانند محدوده ورودی بسیار متفاوتی داشته باشند. به عنوان مثال، راهنمای C1000 محدوده ورودی خورشیدی ۱۱ تا ۶۰ ولت را اعلام میکند.
بنابراین هنگام خرید پنل خورشیدی، مدل دقیق دستگاه را ملاک قرار دهید و به نام برند یا ظاهر کانکتور اکتفا نکنید.
جمعبندی؛ قبل از وات، ولتاژ را بررسی کنید
برای اتصال پنل خورشیدی به پاور استیشن، فقط مقدار وات را بررسی نکنید. ولتاژ ورودی مجاز دستگاه، ولتاژ کاری پنل، ولتاژ مدار باز و جریان نیز باید با یکدیگر سازگار باشند.
در مورد Anker SOLIX C300، مشخصات رسمی محدوده ۱۱ تا ۲۸ ولت و حداکثر ۱۰۰ وات ورودی خورشیدی را اعلام میکنند. همچنین انکر استفاده از پنلهای مشخص ۶۰ و ۱۰۰ واتی را توصیه کرده و برخی پنلهای قدرتمندتر این خانواده را برای C300 ناسازگار اعلام کرده است.
در نتیجه قبل از اولین اتصال، دفترچه هر دو محصول را بررسی کنید. پنل قویتر الزاماً پنل مناسبتر نیست و بالاتر بودن عدد وات به معنای سازگاری نیست.
